احداث خط لوله ۴۲ اینچ گاز ترش شهید مندنی زاده به پالایشگاه گاز بید بلند ۱ EPC

احداث خط لوله ۴۲ اینچ به طول ۲۱ کیلومتر از کیلومتر خط پنجم سراسری منشعب و جهت تامین خوراک گاز ترش به پالایشگاه بیدبلند ۱ واقع در ۳۲ کیلومتری غرب بهبهان ۱۸ کیلومتری شمال آغاجاری و ۳۵ کیلومتری جنوب‌شرقی میانکوه در استان خوزستان متصل می‌گردد. پروژه شامل سه بخش اصلی می باشد:

1. بخش اول – طراحی تفصیلی و ارائه خدمات مهندسی (E)
2.  بخش دوم – خرید مصالح اختصاصی پروژه (P)
3. بخش سوم – عملیات اجرائی و نصب خط لوله ۴۲ اینچ (C)

طراحی تفصیلی و ارائه خدمات مهندسی (E):

این بخش شامل مطالعات طراحی پایه مسیر خط لوله ۴۲ اینچ، انجام خدمات مسیر یابی، تهیه نقشه های اجرایی و ارائه محاسبات ساختمانی خط لوله می باشد.

خرید مصالح اختصاصی پروژه (P):

خرید مصالح اختصاصی پروژه (Bulk Material) شامل لوله، شیر‌آلات، اتصالات، فلنج، واشر، پیچ و مهره، رنگ مورد‌‌نیاز لوله‌ها و تجهیزات روزمینی، پوشش محافظ لوله‌کشی زیرزمینی داخل تاسیسات، اتصال عایق، کیت عایقی، فلنج مهار، نوار سخت عایقی (Rock Shield)، پوشش عایق سرجوش‌ها (Heat Shrinkable Sleeve)، واشر آببندی غلاف لوله و مهره‌های عایق الکتریکی داخل غلاف (Casing end Seal & Insulator)، خم گرم (Hot Bend)، تهیه الکترود، فیلم رادیوگرافی، اجناس حفاظت کاتدیک و… می‌باشد.

پروژه شامل احداث خط لوله ۴۲ اینچ به طول ۲۱ کیلومتر است که از کیلومتر مشخصی از خط پنجم سراسری منشعب شده و به‌منظور تأمین خوراک گاز ترش پالایشگاه بیدبلند ۱ اجرا گردیده است. این پالایشگاه در ۳۲ کیلومتری غرب بهبهان، ۱۸ کیلومتری شمال آغاجاری و ۳۵ کیلومتری جنوب‌شرقی میانکوه، در استان خوزستان واقع شده است.

• پروژه شامل سه بخش اصلی می‌باشد:

۱. بخش اول – طراحی تفصیلی و ارائه خدمات مهندسی (E)

۲. بخش دوم – خرید مصالح اختصاصی پروژه (P)

۳. بخش سوم – عملیات اجرایی و نصب خط لوله ۴۲ اینچ (C)

۱. طراحی تفصیلی و ارائه خدمات مهندسی (E)

این بخش شامل مطالعات طراحی پایه مسیر خط لوله ۴۲ اینچ، انجام خدمات مسیر‌یابی، تهیه نقشه‌های اجرایی و ارائه محاسبات ساختمانی خط لوله می‌باشد (Detailed Design & Engineering Services).

۲. خرید مصالح اختصاصی پروژه (P)

خرید مصالح اختصاصی پروژه (Bulk Material) شامل موارد زیر است:

لوله‌ها (Pipes) شیرآلات (Valves) اتصالات (Fittings) فلنج‌ها (Flanges) واشرها (Gaskets) پیچ و مهره (Bolts & Nuts) رنگ موردنیاز لوله‌ها و تجهیزات روزمینی (Paints for Piping & Aboveground Equipment) پوشش محافظ لوله‌کشی زیرزمینی داخل تأسیسات (Underground Pipeline Protective Coating) اتصال عایق (Insulating Joint) کیت عایقی (Insulation Kit) فلنج مهار (Anchor Flange) نوار سخت عایقی (Rock Shield) پوشش عایق سرجوش‌ها (Heat Shrinkable Sleeve) واشر آب‌بندی غلاف لوله (Casing End Seal) مهره‌های عایق الکتریکی داخل غلاف (Insulator) خم گرم (Hot Bend) الکترود (Welding Electrode) فیلم رادیوگرافی (Radiographic Film) اجناس حفاظت کاتدیک (Cathodic Protection Materials) و سایر اقلام مرتبط (Other Related Items)

۳. عملیات اجرایی پروژه (C)

عملیات اجرایی شامل موارد زیر می‌باشد:

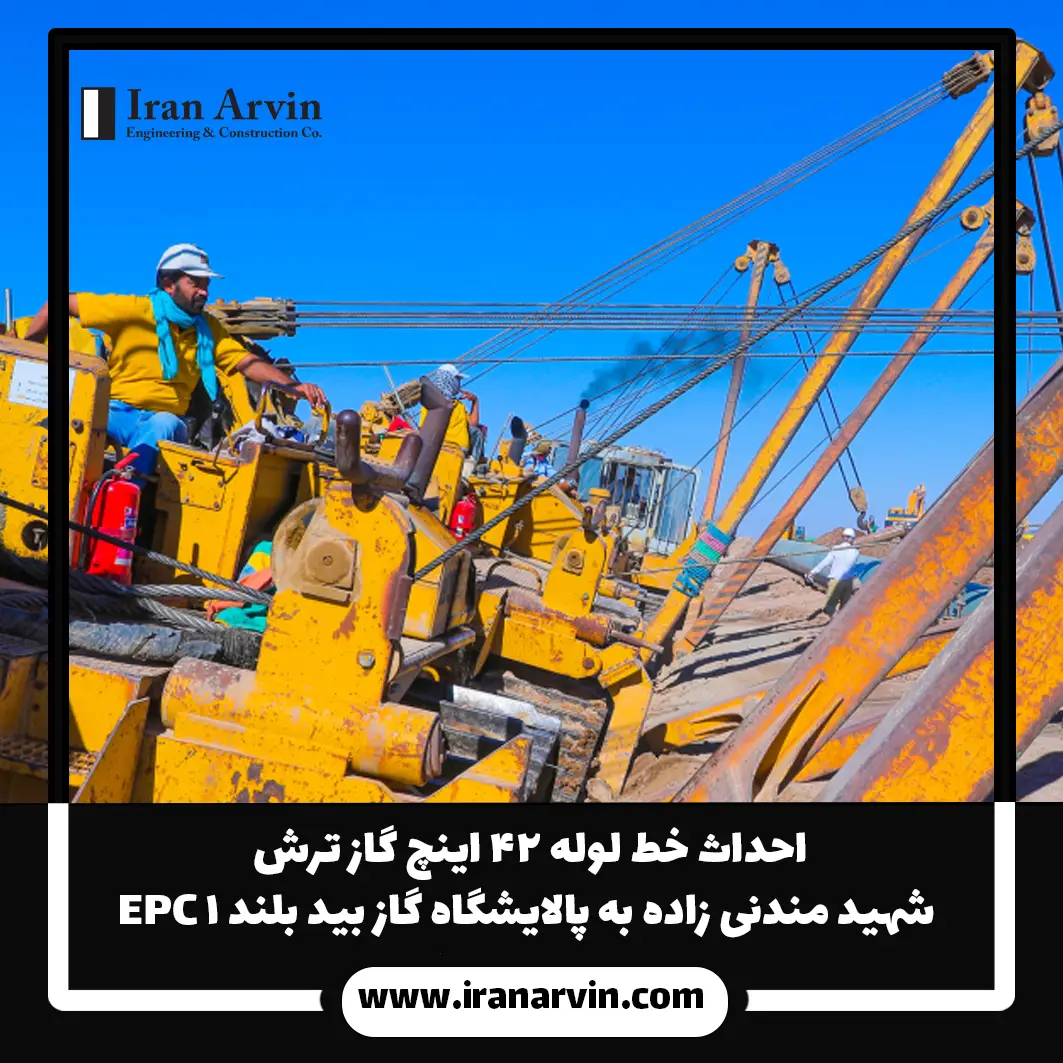

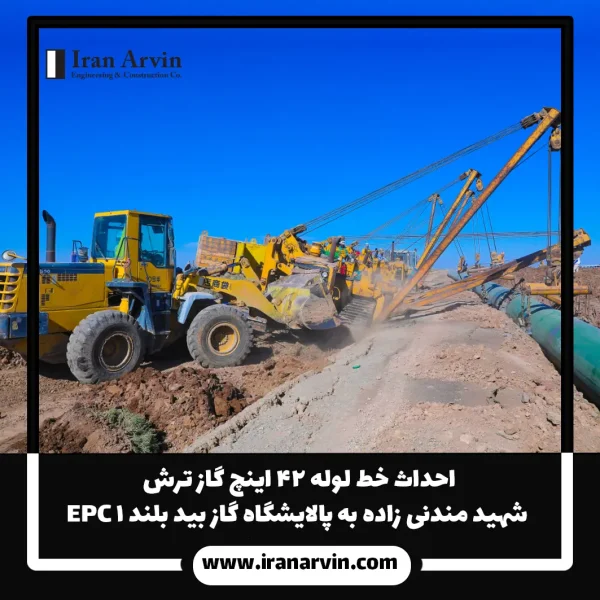

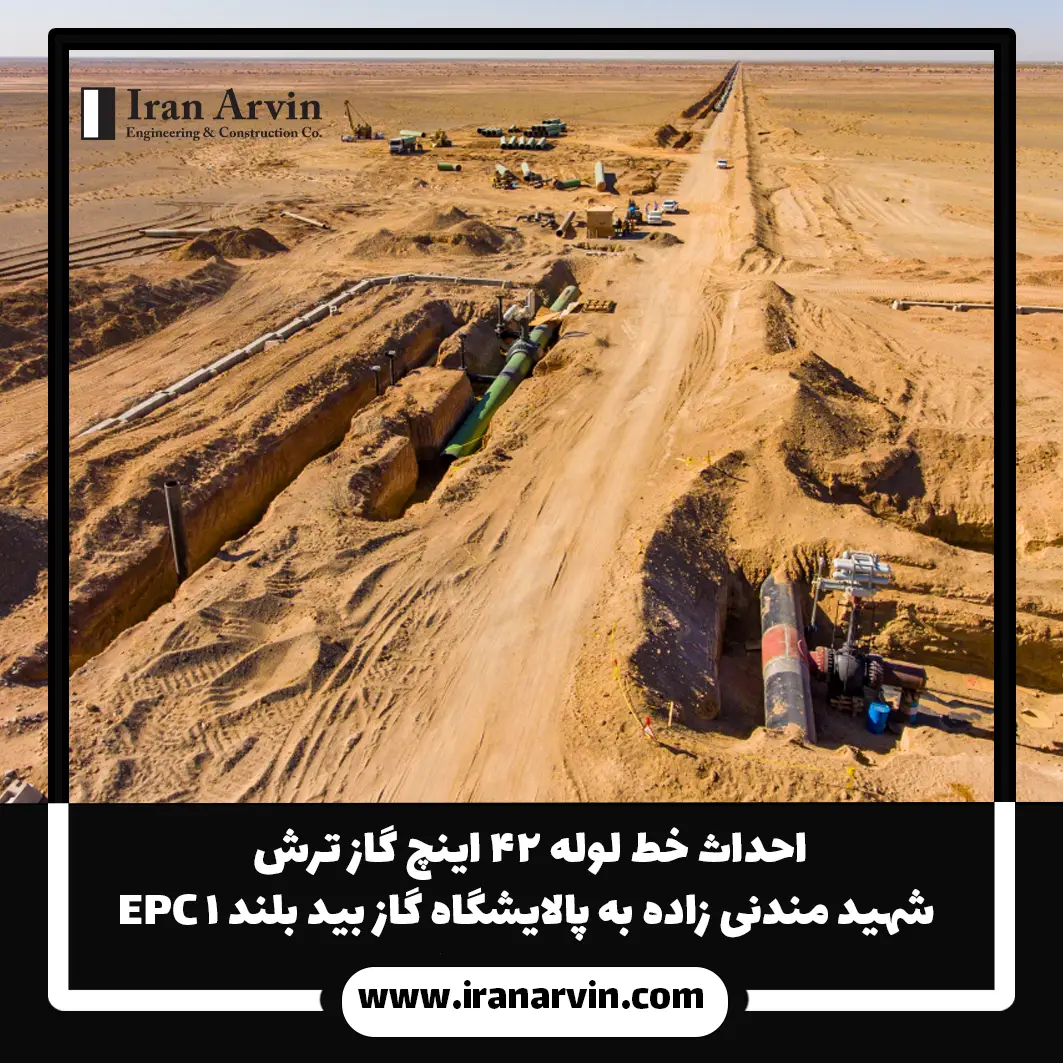

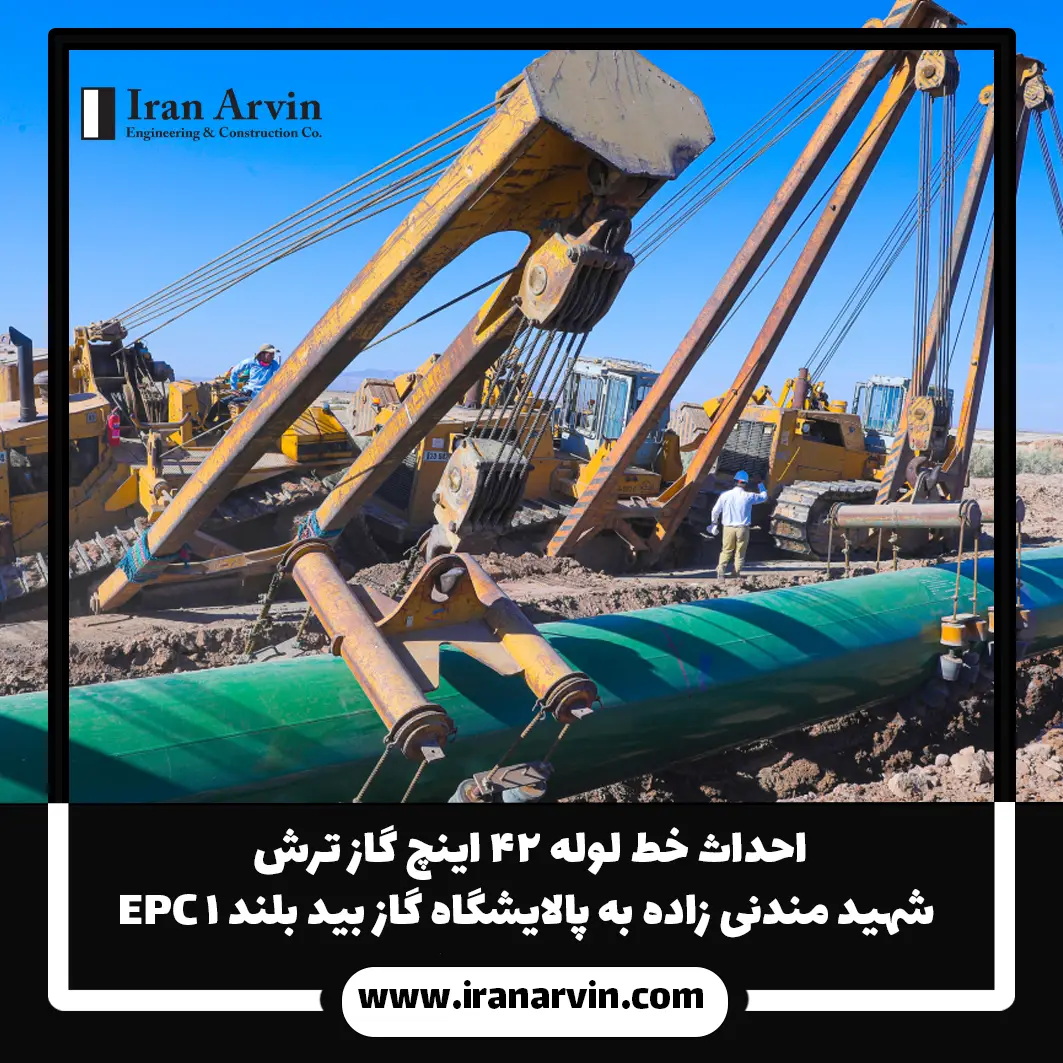

پیاده‌سازی و احداث مسیر و راه‌های دسترسی (Access Road Construction) کانال‌کنی (Trenching) حمل لوله‌ها و کلیه مصالح (Pipe & Material Transportation) ریسه‌گذاری لوله‌ها در کنار کانال (Pipe Stringing) خم‌کاری و جوشکاری (Bending & Welding) رادیوگرافی (Radiography) عایق‌کاری سرجوش‌ها (Weld Coating / Joint Insulation) عبور از موانع و تقاطع با جاده‌ها (Crossing of Roads & Obstacles) مسیل‌ها و کانال‌های بتنی و رودخانه‌های فصلی (Seasonal River & Concrete Canal Crossing) عبور از رودخانه مارون به عرض ۸۰ متر (Maroon River Crossing – ۸۰ m width) بالشتک‌سازی (Bedding / Sand Cushioning) لوله‌گذاری (Pipeline Installation) خاک‌ریزی روی لوله (Backfilling) تست هیدرواستاتیک (Hydrostatic Testing) احداث یک ایستگاه اندازه‌گیری و فرستنده در ابتدا (Installation of Metering & Transmitter Station at Start Point) یک ایستگاه اندازه‌گیری و گیرنده در انتهای خط (Installation of Metering & Receiver Station at End Point) ۵ عدد شیر بین‌راهی (Five Midline Valves) یک ایستگاه انشعاب و کنترل فشار در محل تقاطع با خط پنجم سراسری (Branch & Pressure Control Station at Main Line Crossing) و احداث سیستم حفاظت کاتدیک (Cathodic Protection System Installation)

این پروژه شامل حدود ۱,۵۰۰,۰۰۰ مترمکعب خاک‌برداری ۱,۵۰۰,۰۰۰( m³ Excavation)  که ۸۰٪ آن در زمین‌های سنگی و با استفاده از ماشین‌آلات و مواد منفجره انجام شده و ۱,۸۰۰,۰۰۰ مترمکعب حمل خاک‌های حاصل از عملیات خاکی (۱,۸۰۰,۰۰۰ m³ Earthwork Transportation) می‌باشد.

سهم هر بخش از پروژه به‌صورت زیر می‌باشد:

طراحی تفصیلی و خدمات مهندسی: ۱٫۶٪

تهیه مصالح اختصاصی: ۶۶٫۱٪

عملیات اجرایی: ۳۲٫۳٪ (شامل ۶۴٪ عملیات مکانیکال و ۳۷٪ عملیات سیویل)
