احداث خط انتقال ۴۰ اینچ اتان از سایت دو به سایت یک پارس جنوبی به روش (EPC)

پیمان بصورت EPC شامل:

• خدمات مهندسی و طراحی تفصیلی (E)
• تهیه و تامین کلیه مصالح و تجهیزات اختصاصی و مصرفی پروژه در تعهد پیمانکار (P)
• عملیات اجرائی و نصب و راه اندازی خط لوله و تاسیسات کنترل فشار (C)

خدمات انجام مهندسی و طراحی تفصیلی:

شامل نقشه‌برداری و تهیه نقشه مسیر، مطالعه و اخذ مجوز ارزیابی زیست محیطی، مطالعات HAZOP و HAZID، مطالعات پدافند غیر‌عامل و مهندسی ارزش، بررسی مجدد نیاز و یا عدم نیاز به ایستگاه‌های ارسال و دریافت توپک با توجه به خصوصیات گاز اتان و شرایط فرایندی و میدانی پروژه، انجام اصلاحات مورد نیاز در دیاگرام P&ID، تهیه نقشه‌های مورد نیاز جهت نحوه اتصال به نقاط ورودی و خروجی خط لوله، بازبینی نقشه‌های مسیرو پروفیل، تقاطع‌ها، ایزومتریک و… براساس مشخصات فنی اقلام تامین‌شده کارفرما طراحی تفصیلی ۵ ایستگاه میترینگ.

تهیه و تامین تجهیزات و مصالح:

تهیه، تدارک و حمل و نگهداری کلیه مصالح اختصاصی و غیر اختصاصی، کلیه مصالح مصرفی و تجهیزات و کالا جهت اجرای موضوع پیمان، ابزار کار و ماشین آلات و وسائل حمل و نقل، آب شرب، آب مورد نیاز آزمایش هیدرواستاتیک، تامین برق مورد نیاز کارگاه و برق عملیات اجرائی و انتقال آن به مناطق مصرف، تامین سوخت و بطور کلی تمام لوازم و تجهیزاتی که برای اجرای عملیات موضوع پیمان ضروری است بجز کالاهایی که توسط کارفرما تامین می‌گردند.

مصالح اختصاصی پروژه (Bulk Material) شامل شیرآلات، اتصالات، فلنج، واشر، پیچ و مهره، رنگ مورد نیاز لوله‌ها و تجهیزات روزمینی، پوشش محافظ لوله کشی زیرزمینی داخل تاسیسات، اتصال عایق، کیت عایقی، فلنج مهار، تجهیزات سیستم نشت‌یابی، ادوات ابزار دقیق تله‌های توپک، تجهیزات برقی، تجهیزات سیستم‌های ایمنی و HSE، اتصالات TIE IN، تهیه الکترود، فیلم رادیوگرافی، اجناس حفاظت کاندیک و کابل فیبر‌نوری و کلیه ادوات و تجهیزات مورد نیاز می‌باشد.

عملیات اجرایی پروژه شامل:

خط انتقال فوق از دو بخش ۴۰ اینچ به طول تقریبی ۴۲٫۵ کیلومتر و ۳۰ اینچ به طول حدود ‌۳ کیلومتر تشکیل شده‌است. هدف جمع‌آوری آنان تولیدی پالایشگاه‌های مستقر در سایت دو پارس جنوبی شامل فازهای ۱۴، ۱۲، ۱۹، ۱۳ و ۲۲-۲۴ و انتقال آن به مجتمع‌های پتروشیمی در سایت یک پارس جنوبی می‌باشد. خط ۴۰ اینچ از شمال فاز ۱۴ آغاز و پس از عبور از جاده‌های بین فازی تا کیلومتر ۷ در کریدور شمال جاده بین فازی امتداد یافته و به خط انان خروجی فازهای ۱۲ و ۱۹ متصل گشته و پس از تقاطع با اتوبان بوشهر – بندر عباس به کریدور خطوط لوله شرکت ملی گاز وارد گشته و در مجاورت خطوط انتقال اتیلن غرب، خطوط پنجم و ششم سراسری‌ و همچنین خط ۵۶ اینچ رابط سایت یک و دو پارس جنوبی تا شمال ایستگاه تقویت فشار اتیلن غرب ادامه یافته و از این نقطه خط ۳۰ اینچ به طول ۳ کیلومتر تا خط لوله ۳۰ اینچ در حال احداث پتروشیمی ادامه می‌یابد.

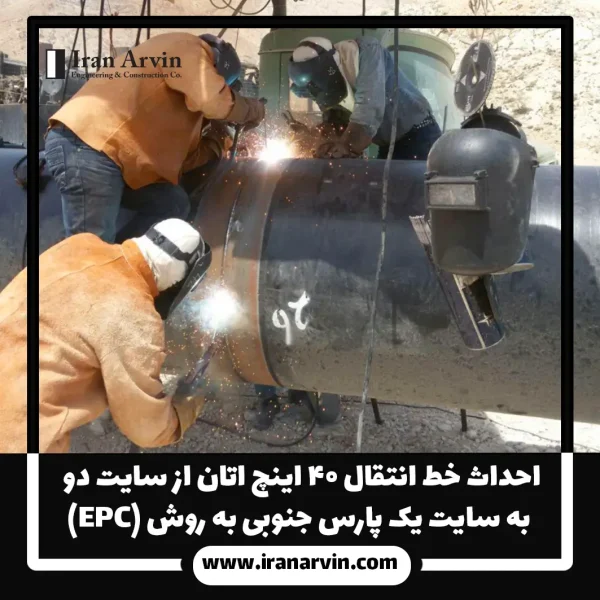

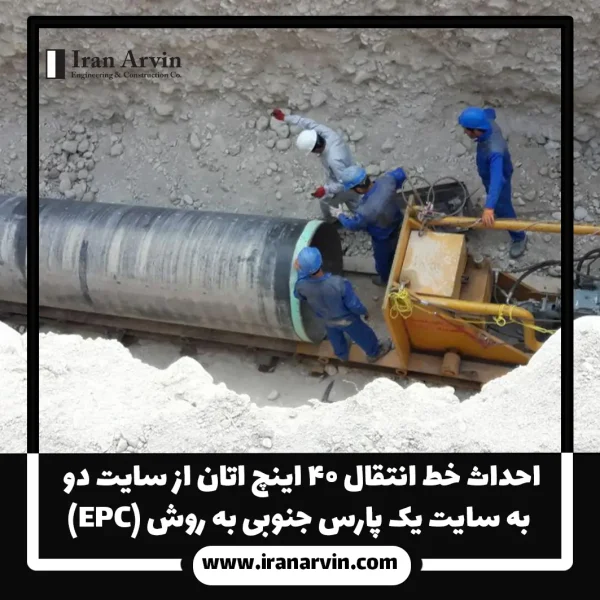

عملیات اجرائی پروژه شامل احداث جاده های دسترسی، مسیر سازی، احداث کانال، حمل و ریسه لوله ها در کنار کانال، خم کاری و جوشکاری، پرتونگاری، زنگ زدایی و عایق سرجوش ها، قراردادن لوله در کانال، پرکردن کانال، احداث سیستم حفاظت کاتدیک، اجرای کابل فیبر نوری، انجام تست هیدرواستاتیک و پوشش عایق لوله و راه اندازی می باشد. و همچنین عملیات احداث یک مورد ایستگاه فرستنده و گیرنده توپک در ابتدای خط ۴۰ اینچ، دو مورد ایستگاه شیر بین راهی در خط ۴۰ اینچ، ۵ ایستگاه انشعاب در محل خروجی خط اتان فازهای ۱۴، ۱۲، ۱۹، ۱۳، و ۲۴-۲۲ و ۵ ایستگاه انشعاب و میترینگ جهت اتصال به مجتمع های پتروشیمی،و کلا ۶۶ مورد تقاطع ( ۱۴ مورد تقاطع با جاده آسفالته (۳ جاده ۲ بانده)، سه مورد تقاطع با بزرگراه، دو تقاطع با جاده شوسه، پنج مورد تقاطع با کانال آب بتنی، دو تقاطع با خط لوله آب، بیست تقاطع با خطوط لوله اتیلن و خطوط گاز سوم پنجم ششم دهم و رابط و انشعاب ها، دو تقاطع با PIPE RACK و هشت مورد تقاطع با مسیل و رودخانه های فصلی) را نیز شامل می شود.
