خط انتقال گاز ایران به عراق – گستره اهواز-خرمشهر-شلمچه (PC)

• • پیمان به‌صورت PC

   P– خرید مصالح اختصاصی پروژه (Procurement)

  پیمانکار مسئول تأمین کلیه مصالح، تجهیزات اختصاصی و لوازم یدکی مورد نیاز پروژه است. این مسئولیت شامل خرید، تحویل و آماده‌سازی تمامی اقلام لازم برای اجرای خط لوله و ایستگاه‌های کنترل فشار و اندازه‌گیری می‌شود. اقلام اصلی تحت پوشش پیمانکار عبارتند از:

  • شیرآلات (Valves) و اتصالات (Fittings)
  • فلنج (Flanges)، واشر (Gaskets) و پیچ و مهره (Bolts & Nuts)
  • رنگ مورد نیاز لوله‌ها و تجهیزات روزمینی (Coating)
  • پوشش محافظ لوله‌کشی زیرزمینی داخل تاسیسات (Underground Pipe Protective Coating)
  • اتصال عایق و کیت عایقی (Insulation Joint & Insulation Kit)
  • فلنج مهار (Flange Restraint)
  • تجهیزات و لوازم مخابراتی (Telecommunication Equipment)
  • تجهیزات سیستم نشت‌یابی (Leak Detection System Equipment)
  • ادوات ابزار دقیق (Instrumentation Devices)
  • تله‌های توپک (Pig Traps)
  • تجهیزات برقی (Electrical Equipment)
  • تجهیزات سیستم‌های ایمنی، بهداشت و محیط زیست (Health, Safety & Environment – HSE)
  • اتصالات انشعاب خط لوله (Tie-In Connections – TIE IN)
  • تهیه الکترود (Electrodes) و فیلم رادیوگرافی (Radiography Film)
  • اجناس حفاظت کاتدیک (Cathodic Protection Materials)
  • کابل فیبر نوری (Fiber Optic Cable)

  کلیه ادوات و تجهیزات مورد نیاز پروژه برای اطمینان از اجرای صحیح و بدون نقص خط لوله و تاسیسات جانبی

  پیمانکار موظف است کیفیت، استاندارد و تحویل به موقع کلیه مصالح را تضمین کرده و هماهنگی کامل با کارفرما برای تطابق با مشخصات فنی و برنامه زمان‌بندی پروژه را برقرار نماید.

C  – عملیات اجرایی (Construction)

عملیات اجرایی پروژه شامل مراحل زیر است:

1. آغاز خط لوله ۴۸ اینچ با انشعاب از خط لوله ۵۶ اینچ سراسری ششم در شرق اهواز، به طول حدود ۱۱۵ کیلومتر تا ایستگاه شیر و انشعاب در مجاورت ایستگاه CGS خرمشهر.
2. ادامه مسیر به طول تقریبی ۲۷ کیلومتر تا شلمچه، نزدیک مرز ایران و عراق.
3. صحه‌گذاری و در صورت نیاز تکمیل مدارک مهندسی تفصیلی دو گستره خط لوله و عملیات اجرایی ایستگاه‌های میترینگ و PCS (Pressure Control & Measurement Station).
4. تهیه دستورالعمل‌های راه‌اندازی، راهبری، تعمیرات و نگهداری.
5. تهیه و تحویل نقشه‌های عین ساخت و بازنگری و تکمیل مهندسی تفصیلی خط لوله.
6. نقشه‌برداری دقیق و تحصیل اراضی مورد نیاز.
7. احداث جاده‌های دسترسی و مسیرسازی برای تسهیل حمل و نقل تجهیزات و مصالح.
8. حفر کانال و آماده‌سازی مسیر برای نصب لوله‌ها.

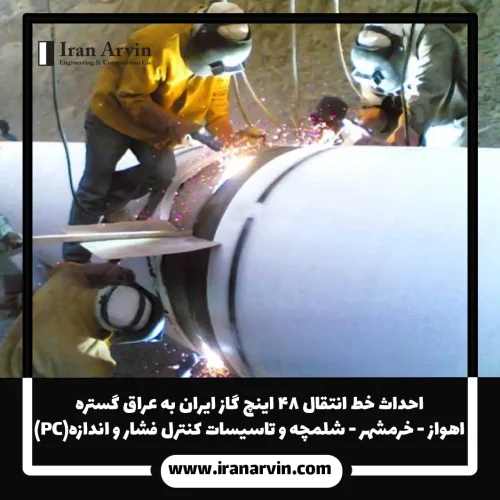

9. ریسه کشی، خمکاری، جوشکاری و تصویربرداری پرتویی (Radiography) لوله‌ها به‌صورت استاندارد.
10. زدودن زنگ‌زدگی و عایق‌کاری سرجوش‌ها.

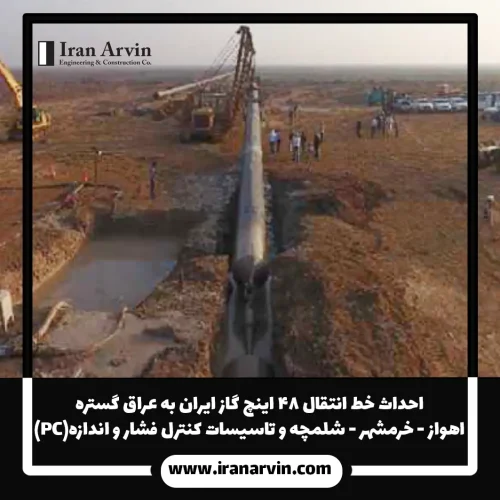

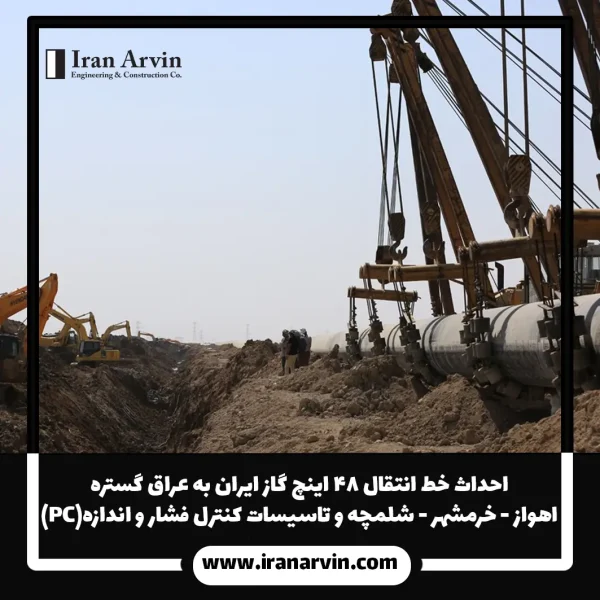

11. قرار دادن لوله در کانال و پر کردن کانال
12. احداث سیستم حفاظت کاتدیک برای افزایش طول عمر خط لوله.
13. نصب پوشش عایق لوله.
14. انجام آزمون فشار آب برای کنترل نشتی لوله (Hydrostatic Test).
15. راه‌اندازی خط لوله.
16. احداث ایستگاه ارسال‌کننده توپک در ابتدای مسیر و ایستگاه دریافت توپک در انتهای مسیر.

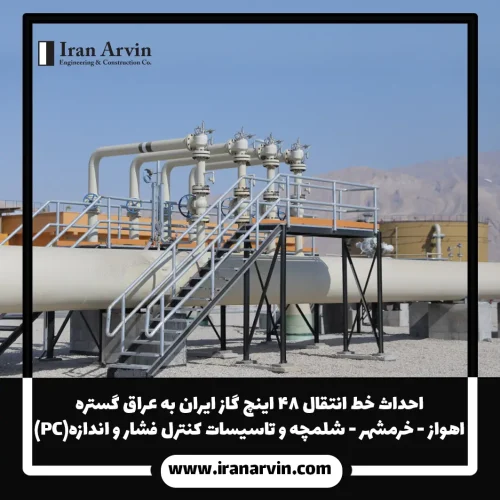

17. احداث ایستگاه کنترل فشار و اندازه‌گیری با ظرفیت ۵۰ میلیون متر مکعب در روز.
18. احداث شش ایستگاه شیر بین‌راهی.
19. عبور از رودخانه کارون به‌صورت حفاری افقی جهت‌دار (Horizontal Directional Drilling – HDD) و ۱۱۰ مورد عبور از رودخانه‌ها، جاده‌های آسفالته و خاکی، کانال‌ها و مسیل‌ها.

• توضیحات تکمیلی

کل پروژه با رعایت اصول ایمنی، استانداردهای ملی و بین‌المللی و با هماهنگی کامل با کارفرما اجرا شد.
