احداث خطوط لوله انتقال نفت و گاز تولیدی از میدان نفتی آذر EPC

شرح پروژه:

احداث خطوط لوله انتقال نفت و گاز تولیدی میدان نفتی آذر، واقع در استان ایلام، متشکل از احداث سه خط لوله ۱۶ اینچ فولادی برای انتقال نفت و گاز به شرح زیر است:

۱- خط لوله ۱۶ اینچ انتقال نفت خام تولیدی از میدان نفتی آذر به تأسیسات نفتی دهلران.

۲- خط لوله ۱۶ اینچ انتقال گاز از تأسیسات فرآورش مرکزی (Central Processing Facility – CPF) میدان نفتی آذر به تأسیسات جمع‌آوری گازهای همراه در دهلران.

۳- خط لوله ۱۶ اینچ انتقال نفت شیرین‌شده از سه‌راهی دهلران به واحد بهره‌برداری چشمه‌خوش.

نوع پیمان (EPC – Engineering, Procurement, Construction)

• بخش اول – خدمات مهندسی: (Engineering – E)

طراحی تفصیلی و مهندسی، شامل تهیه و شماره‌گذاری نقشه‌ها و مدارک بر اساس استانداردهای مورد تأیید شرکت ملی نفت ایران و مشخصات فنی تعیین‌شده.

• بخش دوم – خرید مصالح و تجهیزات: (Procurement – P)

خرید مصالح اختصاصی پروژه مواد عمده – (Bulk Material) شامل لوله، مشعل گاز (Flare)، شیرآلات (Valves)، اتصالات (Fittings)، فلنج (Flange)، واشر (Gasket)، پیچ‌ومهره (Bolts & Nuts)، رنگ مورد نیاز لوله‌ها و تجهیزات روزمینی، پوشش محافظ لوله‌کشی زیرزمینی داخل تأسیسات، اتصال عایق (Insulating Joint)، کیت عایقی (Insulating Kit)، فلنج مهار (Anchor Flange)، تجهیزات و لوازم مخابراتی (Telecommunication Equipment)، تجهیزات سیستم نشت‌یابی (Leak Detection System)، ادوات ابزار دقیق (Instrumentation Devices)، تله‌های توپک (Pig Traps)، تجهیزات برقی (Electrical Equipment)، تجهیزات سیستم‌های ایمنی و بهداشت، ایمنی و محیط‌زیست (Health, Safety & Environment – HSE)، اتصالات (Tie-in Connections)، الکترود (Electrode)، فیلم رادیوگرافی (Radiographic Film)، اجناس حفاظت کاتدیک (Cathodic Protection Materials)، کابل و فیبر نوری (Cables & Optical Fiber) و کلیه ادوات و تجهیزات مورد نیاز.

• بخش سوم – عملیات اجرایی و نصب :(Construction – C)

شامل اجرای خطوط لوله، نصب تجهیزات و راه‌اندازی (Commissioning) پروژه.

• عملیات اجرایی پروژه

پروژه از سه بخش اصلی تشکیل شده است:

۱- مرحله تولید زودهنگام: احداث خط انتقال ۱۶ اینچ نفت خام به طول صدوبیست‌ونه کیلومتر و اتصال به تأسیسات موجود.

۲- مرحله تولید نهایی: احداث خط انتقال ۱۶ اینچ نفت به طول شصت‌وسه کیلومتر و اتصال به تأسیسات موجود.

۳- خط انتقال گاز تولیدی: احداث خط انتقال ۱۶ اینچ گاز به طول صدوبیست‌ونه کیلومتر و اتصال به تأسیسات موجود.

• عملیات اجرایی خطوط

عملیات اجرایی کلیه خطوط شامل موارد زیر است:

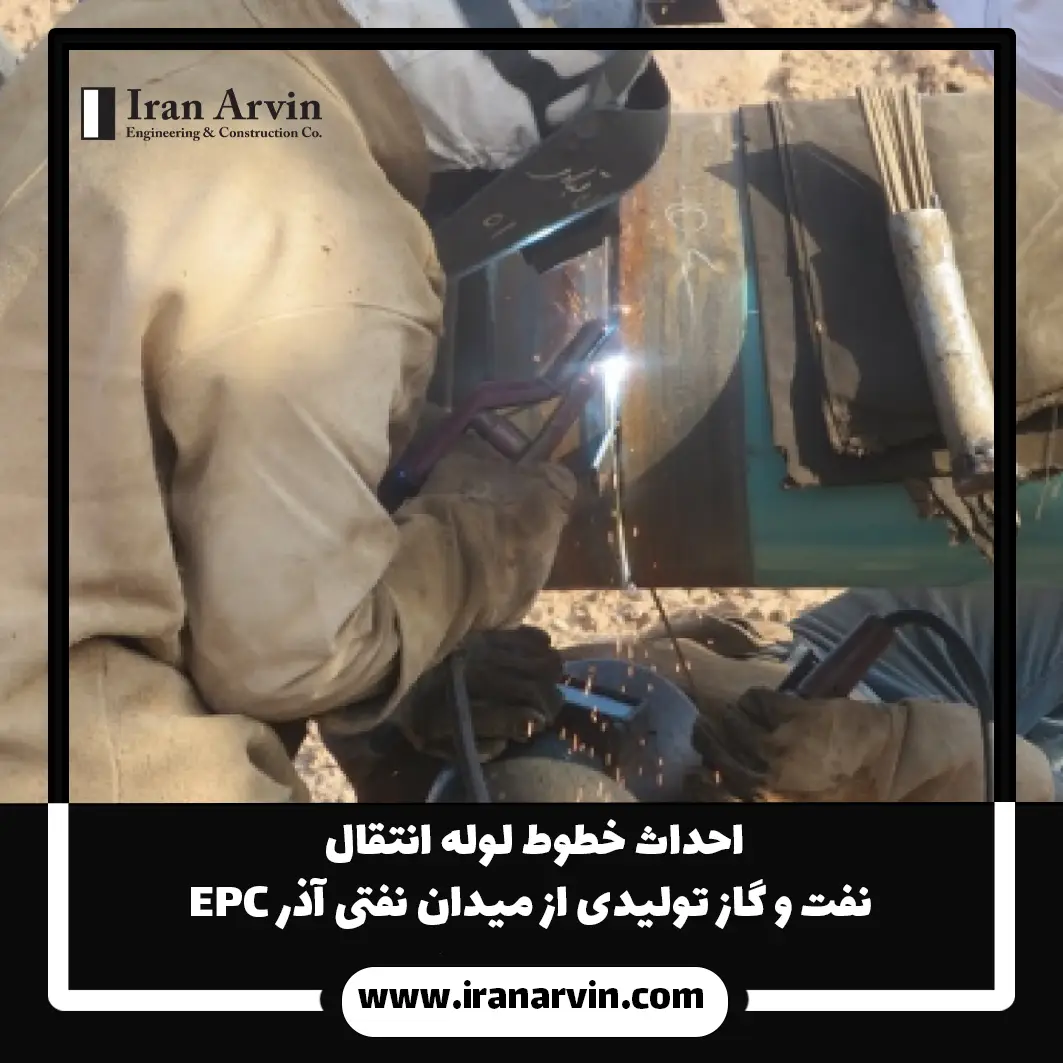

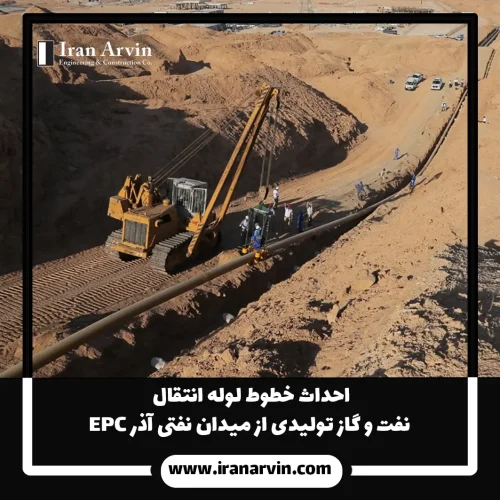

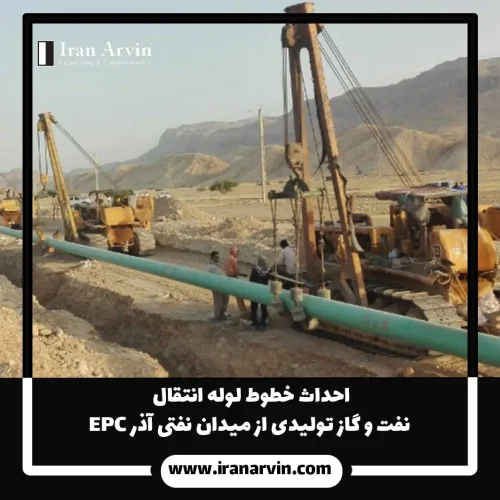

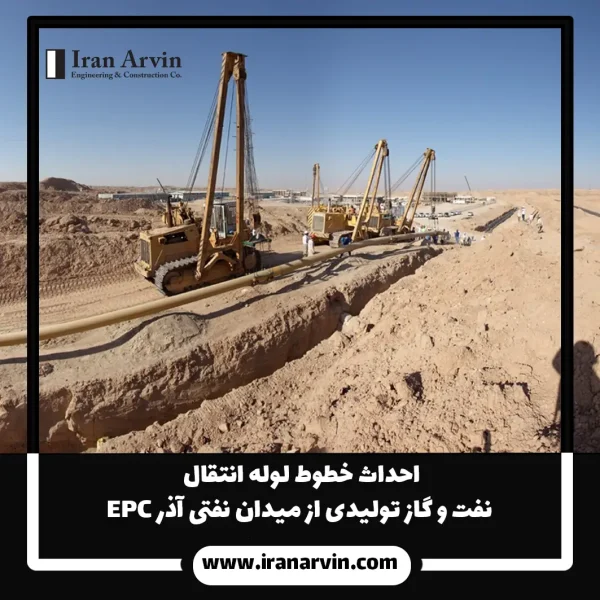

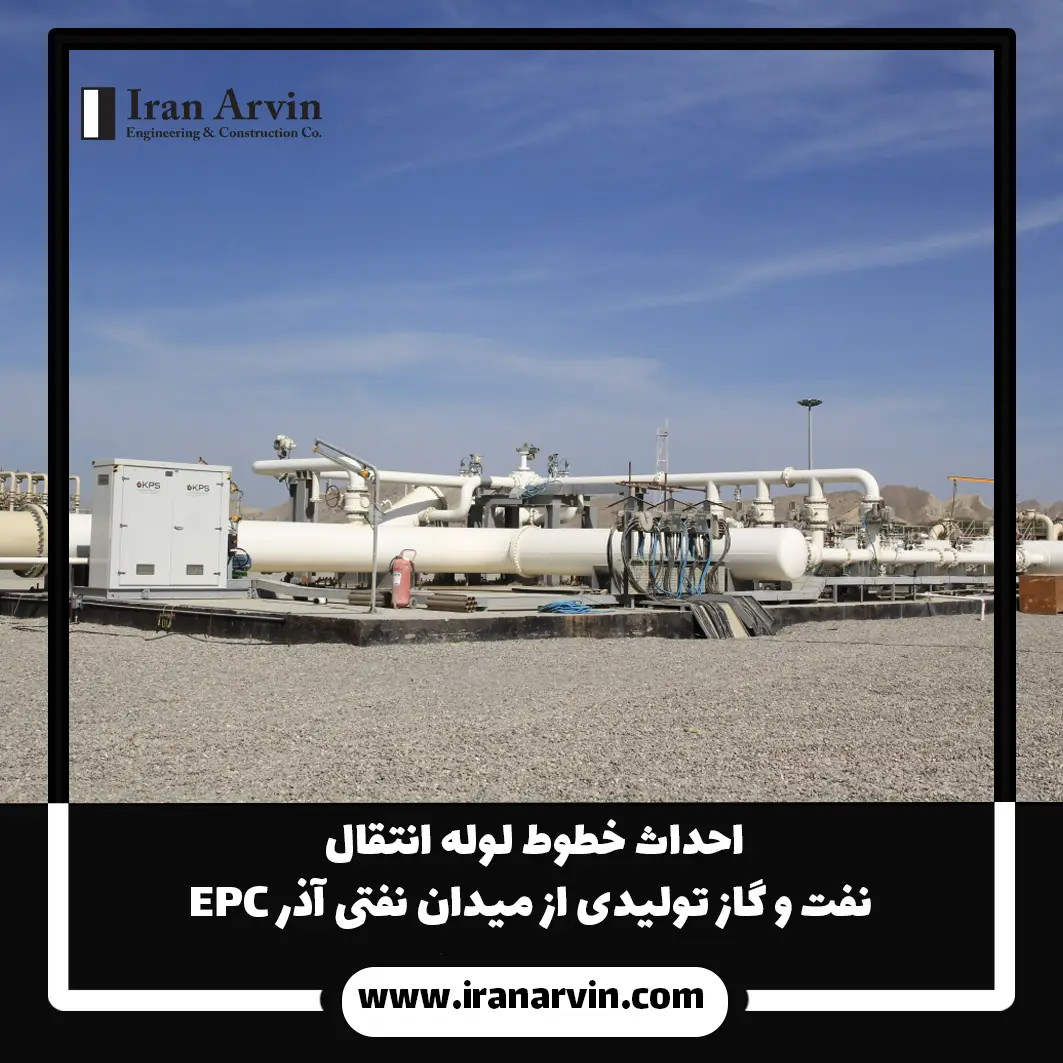

پیاده‌سازی و احداث مسیر و راه‌های دسترسی، کانال‌کنی، حمل لوله‌ها و کلیه اجناس و مصالح، ریسه‌کشی لوله‌ها در کنار کانال، خم‌کاری و جوش‌کاری، رادیوگرافی، عایق‌کاری سرجوش‌ها، عبور از موانع و تقاطع با جاده‌ها و مسیل‌ها و کانال‌های بتنی رودخانه‌های فصلی، بالشتک‌سازی، لوله‌گذاری و خاک‌ریزی روی لوله، تست هیدرواستاتیک (Hydrostatic Test)، تست پوشش لوله (Coating Test)، احداث یک ایستگاه اندازه‌گیری و فرستنده توپک (Pig Launcher) و یک ایستگاه اندازه‌گیری و گیرنده توپک (Pig Receiver) و پنج ایستگاه شیر بین‌راهی (Block Valve Station) در خط انتقال گاز، سه ایستگاه اندازه‌گیری و فرستنده توپک و سه ایستگاه اندازه‌گیری و گیرنده توپک و پانزده ایستگاه شیر بین‌راهی در خطوط انتقال نفت، احداث سیستم حفاظت کاتدیک (Cathodic Protection System)، پیش‌راه‌اندازی (Pre-commissioning) و راه‌اندازی (Commissioning) پروژه.

• درصد فعالیت‌ها

• طراحی تفصیلی و خدمات مهندسی: یک درصد (Engineering – E)
• تهیه مصالح اختصاصی: شصت‌ونه درصد (Procurement – P)
• عملیات اجرایی: سی درصد (Construction – C)
• شصت‌وچهار درصد عملیات مکانیکال (Mechanical Works)
• سی‌وهفت درصد عملیات سیویل (Civil Works)
