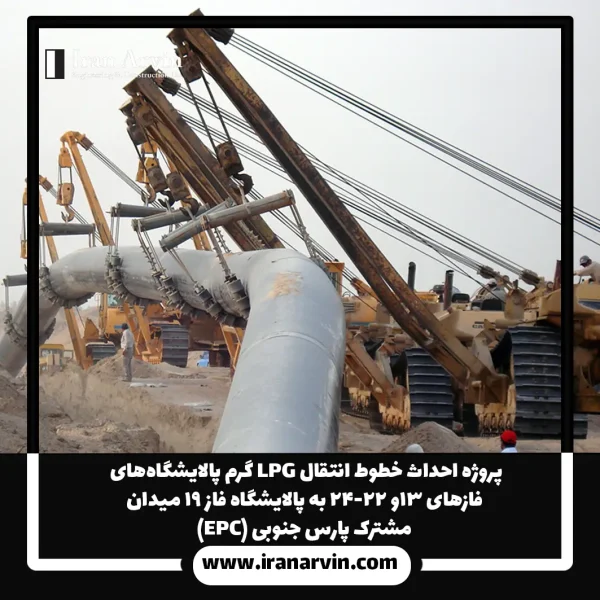

پروژه احداث خطوط انتقال LPG گرم پالایشگاه‌های فازهای ۱۳و ۲۲-۲۴ به پالایشگاه فاز ۱۹ میدان مشترک پارس جنوبی (EPC)

پیمان بصورت EPC شامل طراحی تفصیلی، خرید کالا و اجرای پروژه احداث خطوط انتقال LPG گازی گرم پالایشگاه‌های فازهای ۱۳ و ۲۲-۲۴ به پالایشگاه فاز ۱۹ میدان مشترک پارس جنوبی میباشد. خطوط لوله ۶ و ۸ اینچ پروپان و بوتان گرم خروجی فاز ۲۲-۲۴ بعد از حدود ۲ کیلومتر با دو خط ۶ و ۸ اینچ فاز ۱۳ مشترکا در یک کانال تا ایستگاه میان مسیری ادامه یافته و پس از انجام اتصالات و ارتباطات لازم به پمپ‌ها در ایستگاه مذکور بصورت دو خط لوله ۸ اینچ بوتان و ۱۰ اینچ پروپان از ایستگاه مذکور خارج و تا ایستگاه پمپاژ فاز ۱۹ حدود ۶،۸۰۰ کیلومتر در یک کانال مشترک ادامه می‌یابند.

الف – تکمیل طراحی تفصیلی

خدمات طراحی تفصیلی شامل نقشه‌برداری و تهیه نقشه مسیر، عملیات خاک شناسی، طراحی تفصیلی، انجام مطالعات HAZID, HAZOP ، انجام مطالعات زیست محیطی، مطالعات پدافند غیرعامل و مطالعات مهندسی ارزش می‌باشد.

ب – تامین و تدارک کالا و مصالح (P)

شامل تهیه کلیه کالای اختصاصی مورد نیاز پروژه اعم از ساخت داخل یا ساخت خارج براساس نقشه‌ها و مدارک فنی مورد تصویب کارفرما و استانداردهای موجود در لیست کالای قرارداد و همچنین تامین کالای غیر‌اختصاصی که در لیست مصالح اختصاصی درج نشده و برای نصب، انجام عملیات اجرائی، راه‌اندازی و تحویل پروژه ضروری میباشند است.

ج – عملیات اجرائی :

عملیات اجرائی شامل کلیه کارهای لازم برای نصب کامل خطوط و اجرای تاسیسات مربوط به ایستگاه‌های اندازه گیری، تلمبه خانه میان مسیر، انشعابات، اتصالات و همچینین آزمایش و راه اندازی بشرح زیر می‌باشد:

• احداث و آزمایش و راه اندازی ۲،۷۵۰ مترخط انتقال LPG گرم ۶ اینچ
• احداث و آزمایش و راه اندازی ۹،۳۰۰ متر خط انتقال LPG گرم ۸ اینچ
• احداث و آزمایش و راه اندازی ۶،۸۰۰ متر خط انتقال LPG گرم ۱۰ اینچ
• ۶ انشعاب در محل خروجی خط LPG گرم فازهای ۱۳، ۲۲-۲۴ و ۱۹ ، یک ایستگاه تلمبه خانه ، دو ایستگاه انشعاب بر روی خطوط ۸ و ۱۰ اینچ به تاسیسات ذخیره سازی مجاور ، ایستگاه اندازه گیری (میترینگ) بر روی خطوط ۶ و ۸ اینچ خروجی از فازهای گازی همه شامل طراحی و اجرای فونداسیون، استراکچر و فنس مربوطه، عملیات مکانیکی، پرتونگاری، زنگ زدائی و رنگ آمیزی، برق رسانی به ایستگاه ها، ابزاردقیق، آزمایش و راه اندازی و…..

• احداث دو ایستگاه حفاظت کاتدیک و راه اندازی سیستم حفاظت کاتدیک خطوط لوله
• اجرای حدود ۴۰ تقاطع با خطوط لوله روزمینی و زیر زمینی موجود، مسیل، جاده، کانال بتنی و…
• اجرای تقاطعات با خطوط انتقال آب پلی اتیلن و خطوط فیبر نوری
• اجرای حدود ۴۰ تقاطع با خطوط لوله روزمینی و زیر زمینی موجود، مسیل، جاده، کانال بتنی و…
• اجرای تقاطعات با خطوط انتقال آب پلی اتیلن و خطوط فیبر نوری
• اجرای یک تقاطع با کانال بتنی موجود بطول حدود ۴۰ متر که برای عبور از آن بصورت روزمینی باید یک استراکچر فیزی بشکل پل روگذر طراحی و اجرا گردد.

کلیه خطوط مذکور عمدتا در مجاورت تاسیسات و خطوط لوله موجود می‌باشند.
