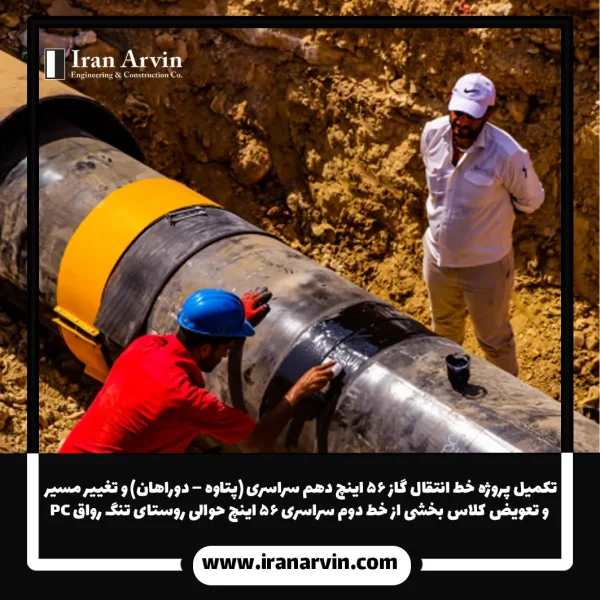

تکمیل پروژه خط انتقال گاز ۵۶ اینچ دهم سراسری (پتاوه – دوراهان) و تغییر مسیر و تعویض کلاس بخشی از خط دوم سراسری ۵۶ اینچ حوالی روستای تنگ رواق PC

پیمان بصورت PC شامل:

بخش اول – خرید کلیه مصالح و تجهیزات اختصاصی و لوازم یدکی پروژه (P)

بخش دوم – عملیات اجرایی و نصب و راه اندازی خطوط لوله (C)

خرید مصالح اختصاصی پروژه (P):

خرید کلیه مصالح اختصاصی پروژه (Bulk Material) شامل لوله، فلر، شیر آلات، اتصالات، فلنج، واشر، پیچ و مهره، رنگ مورد نیاز لوله ها و تجهیزات روزمینی، پوشش محافظ لوله کشی زیرزمینی داخل تاسیسات، اتصال عایق، کیت عایی، فلنج مهار، تجهیزات و لوازم مخابراتی، تجهیزات سیستم نشت یابی، ادوات ابزار دقیق، تله های توپک، تجهیزات برقی، تجهیزات سیستم های ایمنی و HSE اتصالات TIE IN، تهیه، الکترود، فیلم رادیوگرافی، اجناس حفاظت کاتدیک و کابل و فیبر نوری و کلیه ادوات و تجهیزات مورد نیاز می باشد.

۱. نوع پیمان

پیمان به صورت تأمین و اجرا (PC – Procurement & Construction) بوده و شامل دو بخش اصلی می‌باشد:

• تأمین و تدارک کالا و مصالح (P – Procurement)
• عملیات اجرایی و نصب و راه‌اندازی خطوط لوله (C – Construction)

۲. تأمین و تدارک کالا و مصالح (P – Procurement)

این بخش شامل تأمین و تدارک کلیه کالاهای مورد نیاز با توجه به لیست اجناس اختصاصی، مدارک، استانداردها، مشخصات فنی و برگه‌های فنی درج شده در پیمان، به جز اجناس اختصاصی که در تعهد کارفرما است، می‌باشد.

کالاهای پروژه شامل موارد زیر است:

• لوله (Pipe)
• عایق پلی‌اتیلن (Polyethylene Insulation)
• اتصالات (Fittings)

• رنگ مورد نیاز لوله‌ها و تجهیزات زمینی (Paint)
• پوشش محافظ لوله‌کشی زیرزمینی داخل تأسیسات (Underground Pipe Protective Coating)
• اتصالات TIE IN (TIE IN Fittings)
• تهیه الکترود (Electrode Procurement)
• فیلم رادیوگرافی (Radiography Film)
• اجناس حفاظت کاتدیک (Cathodic Protection Materials)
• کابل فیبر نوری (Fiber Optic Cable)
• کلیه ادوات و تجهیزات مورد نیاز (All Required Tools and Equipment)

۳. عملیات اجرایی (C – Construction)

این پروژه شامل تنها بخش باقی‌مانده از خط انتقال گاز هشتم سراسری است که از شمال پالایشگاه فازهای ۲۰ و ۲۱ پارس جنوبی آغاز و به موازات خطوط لوله چهارم و هفتم سراسری گاز تا ایستگاه شیر کیلومتر ۶۲۹+۱۹ ادامه می‌یابد.

در مسیر خط لوله، خصوصاً در ۶ کیلومتر ابتدایی، موانع و تقاطع‌های متعدد از جمله:

جاده‌های آسفالت (Asphalt Roads)

اتوبان‌ها (Highways)

مسیل رودخانه‌های فصلی (Seasonal River Channels)

خطوط لوله گازدار (Gas Pipelines)

تأسیسات و سازه‌های نگهدارنده فلر (Flare Supporting Structures)

وجود دارد.

عملیات اجرایی شامل فعالیت‌های زیر است:

• تحویل و حمل لوله (Pipe Delivery and Transportation)
• عایق‌کاری لوله‌ها و حمل لوله‌های عایق‌شده به محل پروژه (Pipe Insulation and Transportation)
• پیاده‌سازی مسیر (Route Deployment)
• مسیرسازی و کانال‌کنی (Route Preparation and Trenching)
• ریسه‌گذاری لوله‌ها (Pipe Laying)
• خم‌کاری و جوش‌کاری (Bending and Welding)
• عایق‌کاری سرجوش‌ها (Joint Insulation)
• لوله‌گذاری (Pipeline Installation)
• آزمایش هیدرواستاتیک (Hydrostatic Testing) و آزمایش کیفیت پوشش (Coating Quality Testing)
• احداث سیستم حفاظت کاتدیک (Cathodic Protection System Installation)
• کلیه کارهای لازم جهت راه‌اندازی خط لوله (All Works Required for Pipeline Commissioning)

همچنین پروژه شامل موارد زیر است:

• نصب یک ایستگاه فرستنده توپک در ابتدای خط (Installation of Pig Launcher Station)
• اتصال خط به ادامه خط انتقال گاز هشتم در ایستگاه شیر اخند (Akhand Valve Station)
• شش تقاطع با خطوط لوله گازدار چهارم و هفتم سراسری و خط ۱۰ اینچ مایعات گازی (۱۰-inch Gas Liquids Pipeline)
• اجرای کابل فیبر نوری در کانال مربوطه به طول حدود ۲۳ کیلومتر (Fiber Optic Cable Installation)
• نصب مفصل به ازای هر ۴ کیلومتر کابل (Joint Installation for Every 4 km of Cable) و انجام آزمایشات مورد نیاز (Required Testing)

۴. سهم هر بخش در پروژه

• تهیه مصالح اختصاصی: ۲۷٪ (Special Material Procurement)
• عملیات اجرایی: ۷۳٪ (Construction)
• عملیات مکانیکال: ۵۵٪ (Mechanical Works)
• عملیات سیویل: ۱۸٪ (Civil Works)

۵. توضیح تکمیلی

در طول اجرای پروژه، تیم فنی کلیه مراحل تأمین و تدارک کالاها را برنامه‌ریزی و اجرا کرد تا تجهیزات مطابق استانداردها و مشخصات فنی آماده شوند. همچنین، عملیات اجرایی شامل نصب، جوش‌کاری، عایق‌کاری و آزمایش خطوط لوله به دقت کنترل و نظارت شد و مهندسین پروژه موانع مسیر را شناسایی و برطرف کردند.

تیم پروژه کیفیت پوشش‌ها، عملکرد سیستم حفاظت کاتدیک و ایستگاه‌های فرستنده توپک را بررسی و آزمایش نمود و گزارش‌های پیشرفت کار را به کارفرما ارائه داد تا پروژه مطابق زمان‌بندی و با کیفیت مطلوب تکمیل شود.

این روند موجب شد که پروژه با موفقیت به بهره‌برداری برسد و اهداف فنی و عملیاتی محقق شوند.

د – بخش جابجایی Blow Down

اجرای کلیه عملیات اجرایی جهت جابجایی Blow Down موجود به دلیل نزدیک بودن آن در تاسیسات خط لوله ۴۰ اینچ با خط لوله ۵۶ اینچ دهم.

عملیات اجرایی چهار بخش فوق شامل تحویل و حمل لوله، عایق کاری لوله ها و حمل لوله های عایق شده به محل پروژه، پیاده نمودن مسیر، مسیرسازی، کانال کنی، ریسه لوله ها، خم کاری و جوش کاری، عایق کاری سرجوش ها، لوله گذاری آزمایش هیدرو استاتیک و آزمایش کیفیت پوشش، احداث سیستم حفاظت کاتدیک و کلیه کارهای لازم جهت راه اندازی خط لوله می باشد.

در بخش تغییر مسیر بازنگری طراحی پایه، صحه گذاری طراحی پایه، انجام اصلاحات در صورت نیاز، طراحی تفصیلی با انجام عملیات ژئوتکنیک و با رعایت اسناد فنی مبنا نیز انجام می گردد.

در بخش تعویض کلاس خط لوله دوم سراسری علاوه بر عملیات اجرایی فوق، برش و آزادسازی لوله های موجود، بیرون آوردن لوله های برش شده از کانال، دپو و حمل به یارد بهره بردار نیز در مسیر فعلی و مسیر جایگزین اجرا می گردد.

علاوه بر عملیات فوق نصب و راه اندازی یک ایستگاه ارسال توپک در پتاوه و تکمیل ایستگاه دریافت توپک در دوراهان، شش عدد شیر بین راهی ۵۶ اینچ، عبور از ۱۸ جاده آسفالته بصورت (Pipe Jacking)، عبور از دو رودخانه خرسان و شمس آباد، ۶۰ مورد عبور از آبرو و مسیل، نصب کابل فیبر نوری در طول خط در کانال جداگانه نیز از دیگر فعالیتهای پروژه میباشد.

پروژه شامل ۴۰۰۰۰۰۰ مترمکعب خاکبرداری که ۸۰٪ در زمین های سنگی با استفاده از ماشین آلات و مواد سوزا و حمل خاکهای حاصل از عملیات خاکی می باشد. تهیه مصالح اختصاصی ۲۱ درصد و عملیات اجرایی ۷۹ درصد (۵۰ درصد عملیات مکانیکال و ۵۰ درصد عملیات سیویل ) پروژه را تشکیل می دهند.
